| Lieu d'origine: | Américain |
|---|---|
| Nom de marque: | SUN |
| Certification: | cc |
| Numéro de modèle: | Le code CBEG-LJN |
| Quantité de commande min: | 1 |
| Prix: | RMB/1000-10000/PC |
| Détails d'emballage: | boîtier en bois ou carton |
| Délai de livraison: | 3 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10 pièces/jour |
| marque: | Le soleil | Modèle: | Le code CBEG-LJN |
|---|---|---|---|
| Poids du modèle: | 0.63 livres. | Le couple de verrouillage: | 80 à 90 lb en |
| Taille hexagonale: | 9/16 dans. | Taille hexagonale interne de la vis de réglage: | 5/32 dans |
| Le couple d'installation de la vanne: | 45 à 50 lbf ft | Taille hexagonale de la soupape: | 11/8 de pouce. |
| Mettre en évidence: | Valve à cartouche SUN de contrôle de charge de précision,Le système d'échantillonnage doit être conforme à l'annexe I.,Ventilateur de cartouche solaire CBEG-LJN |
||

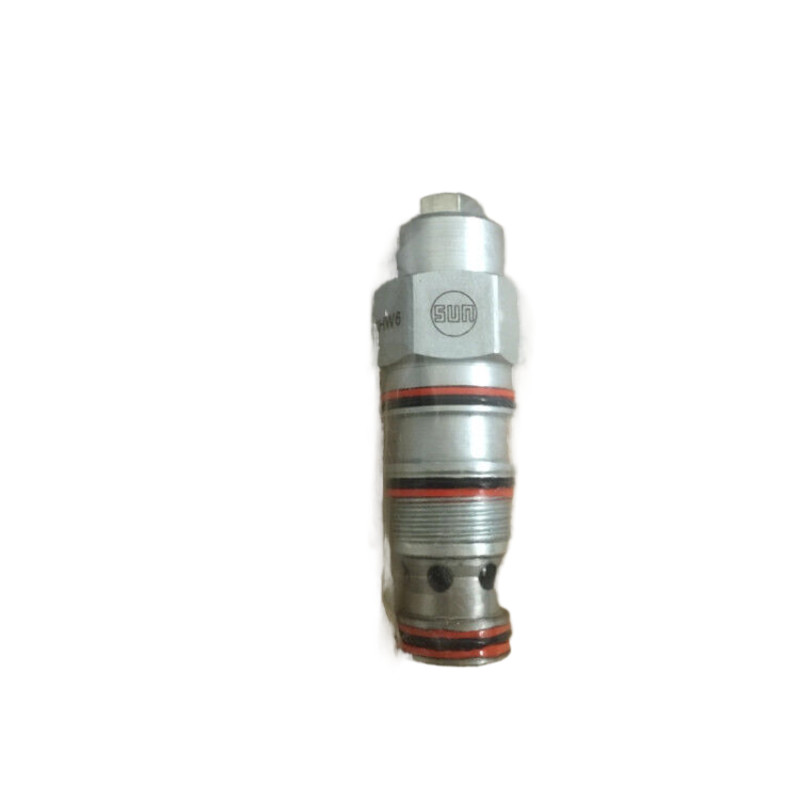

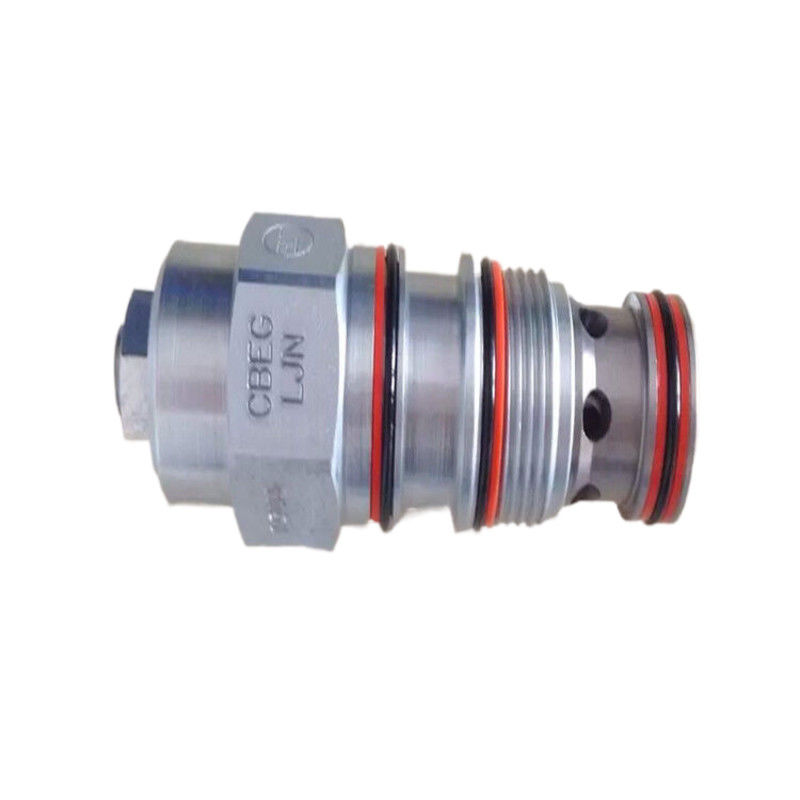

Description du produit
Les soupapes de contre-équilibrage avec pilote assisté sont conçues pour contrôler une charge excédentaire. La soupape de freinage permet un débit libre de la soupape directionnelle (porte 2) à la charge (porte 1), tandis qu'unecontrôle du débit des soupapes de soulagement assistées par pilote du port 1 au port 2L'assistance au pilote au port 3 abaisse le réglage effectif de la soupape de soulagement à une vitesse déterminée par le rapport pilote.
D'autres noms pour cette vanne comprennent la vanne de contrôle de mouvement et la vanne sur le centre.
Les soupapes de contre-équilibrage doivent être réglées au moins 1,3 fois la pression induite par la charge maximale.
Tournez le réglage dans le sens des aiguilles d'une montre pour diminuer le réglage et la libération de la charge.
Le réglage complet dans le sens des aiguilles d'une montre est inférieur à 200 psi (14 bar).
La contre-pression au port 2 ajoute au réglage de soulagement effectif un rapport de 1 plus le rapport pilote fois la contre-pression.
Les réglages inférieurs à la pression de réglage standard peuvent entraîner des pourcentages de réglage inférieurs.
Les cartouches configurées avec des joints EPDM sont destinées à être utilisées dans des systèmes avec des fluides d'ester de phosphate.
Les cartouches de contrepoids solaire peuvent être installées directement dans une cavité usinée dans un boîtier d'actionneur pour une protection supplémentaire et une meilleure rigidité du circuit.
Deux pressions de fissuration des soupapes de freinage sont disponibles.
Cette soupape n'a pas de joints positifs sur la section pilote et passe jusqu'à 2 in3/min.@1000 psi (32 cc/min.@70 bar) entre le port 2 et le port 3.Ceci est une considération dans les circuits maître-esclave et dans les essais de fuite des ensembles de vannes-cylindres.
Toutes les cartouches de contre-balancement à 3 ports, de contrôle de charge et de contrôle pilote-ouverture sont physiquement interchangeables (c'est-à-dire la même trajectoire de débit, la même cavité pour une taille de cadre donnée).
Incorporant une construction de type "flottant" pour minimiser la possibilité de liaison des pièces internes en raison d'un couple d'installation excessif et/ou de variations de l'usinage de la cavité/cartouche.
| Cavité | T-2A |
| Série | 2 |
| Capacité | 30 gpm |
| Ratio pilote | 4.5:1 |
| Réglage maximal | 5 000 psi |
| Configuration du pilote | Saigner à travers |
| Paramètres de pression d'usine établis à | 2 pouces/min. |
| Faillite maximale de la vanne lors du recouvrement | 5 gouttes par minute. |
| Caractéristique de fonctionnement | La norme |
| Réservation | > 85% du réglage |
