| Lieu d'origine: | Américain |
|---|---|
| Nom de marque: | SUN |
| Certification: | cc |
| Numéro de modèle: | L'équipement de base |
| Quantité de commande min: | 1 |
| Prix: | RMB/1000-10000/PC |
| Détails d'emballage: | cas/carton en bois |
| Délai de livraison: | 3 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10pcs/days |
| Marque: | Sun | Modèle: | L'équipement de base |
|---|---|---|---|
| Poids du modèle: | 10,06 livre. | Le couple d'installation de la vanne: | 150 à 160 lbf ft |
| Taille hexagonale de la soupape: | Un quart de pouce. | Proportion de surface, A3 à A2: | 2.25:1 |
| Proportion de surface, A3 à A1: | 1.8:1 | Passage du pilote dans la vanne: | .06 dans. |

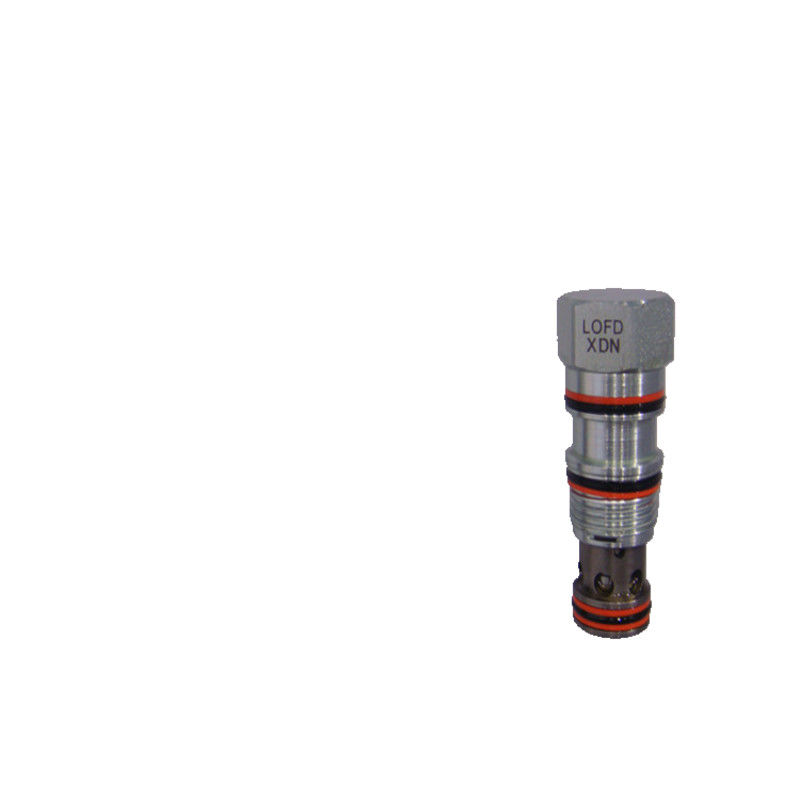

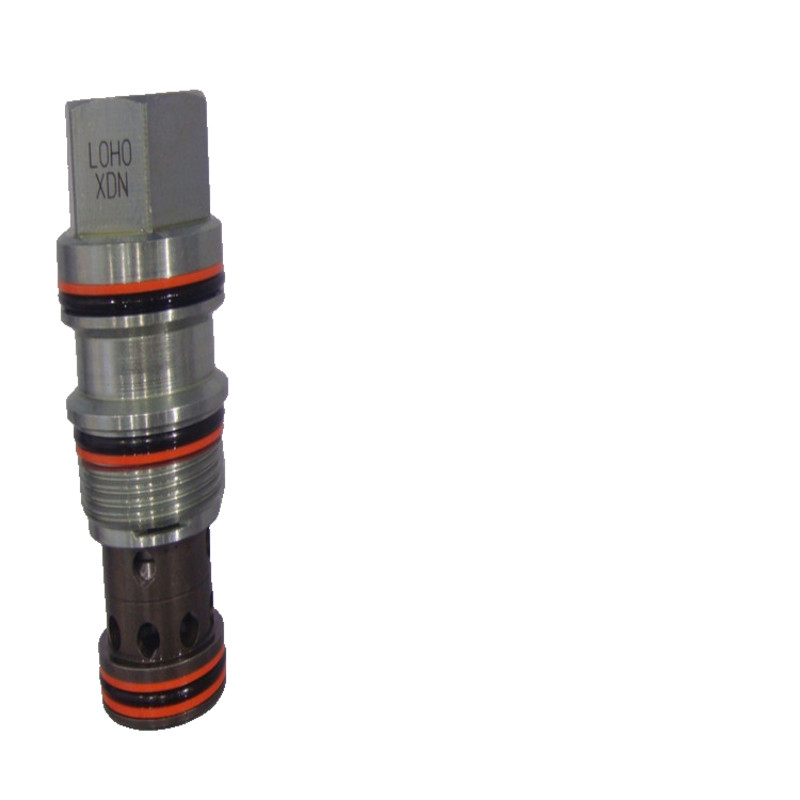

Description du produit
Ces soupapes logiques déséquilibrées sont des éléments de commutation bidirectionnels qui sont ouverts par biais de ressort.La pression au port de travail 1 ou 2 tend à garder la vanne ouverte tandis que la pression au port 3 tend à la fermerLa force générée au port 3 doit être supérieure à la somme des forces agissant au port 1 et au port 2 plus la force du ressort pour que la vanne se ferme.8 fois la superficie des ports 1 et 2.25 fois la surface au port 2. Ces vannes sont équipées de joints positifs entre le port 2 et la zone pilote. Les cartouches configurées avec joints EPDM sont destinées à être utilisées dans des systèmes avec des fluides d'ester de phosphate.Exposition aux fluides à base de pétrole, les graisses et les lubrifiants endommageront les joints.
L'ouverture et la fermeture de la vanne sont des fonctions des équilibres de force sur trois zones: port 1 = 100%, port 2 = 80%,et la zone pilote = 180%Ces vannes sont sensibles à la pression à tous les ports, il est donc essentiel de prendre en compte tous les aspects du fonctionnement du système à travers un cycle complet.Les changements de pression à n'importe quel port peuvent provoquer une vanne à passer d'une position fermée à une position ouverteToutes les variations de pression possibles dans l'ensemble du circuit doivent être prises en considération pour assurer une conception sûre et fonctionnelle du système.
Tous les ports accepteront 5000 psi (350 bar).Les vannes à cartouche résistantes à la corrosion sont destinées à être utilisées dans des environnements corrosifs et sont identifiées par le suffixe de code du modèle /AP pour les composants externes en acier inoxydable.Pour plus de détails, veuillez consulter la page Matériaux de construction située sous RESSOURCES TECHNOLOGIQUES.Incorpore la construction de style flottant Sun pour minimiser la possibilité de fixation des pièces internes en raison du couple d'installation excessif et/ou des variations d'usinage de la cavité/cartouche.
| Marque | Le soleil |
| Modèle | L'équipement de base |
| Cavité | T-17A |
| Série | 3 |
| Capacité | 100 gpm |
| Pression de fonctionnement maximale | 5 000 psi |
| Le dégagement maximal de soupape à 110 SUS (24 cSt) | 10 gouttes par minute. |
| Déplacement du volume du pilote | .25 pouces 3 |
| Passage du pilote dans la vanne | .06 dans. |
| Poids du modèle | 10,06 livre. |
