| Lieu d'origine: | Amérique |
|---|---|
| Nom de marque: | SUN |
| Certification: | ISO 9001, CE |

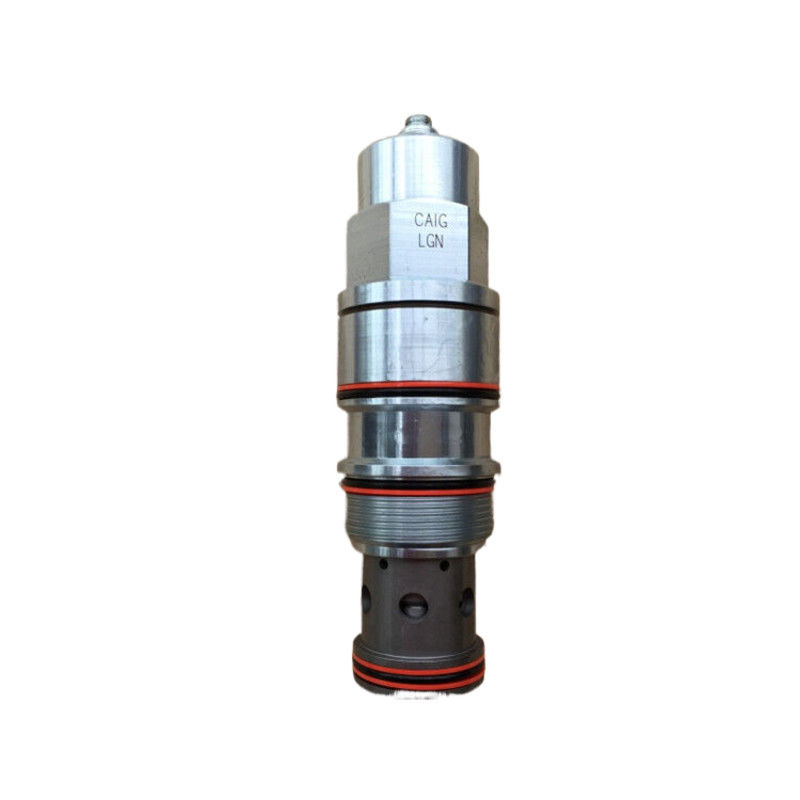

| Numéro de modèle: | CAIG-LGN |
| Quantité de commande min: | 1 pièces |
| Prix: | RMB/100-1000/PC |
| Détails d'emballage: | Boîte en bois |
| Délai de livraison: | 3 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 200 pièces par semaine |
| Certifications: | Pour les produits de base | Débit maximal: | 30 gal/mn |
|---|---|---|---|
| Type de montage: | D'une épaisseur n'excédant pas 1 mm | Taille de la soupape: | Un quart de pouce |
| Matériau de la vanne: | acier | Fonction de valve: | Normalement fermé, normalement ouvert |
| Mettre en évidence: | Valve à cartouche solaire à faible fuite,Facile à entretenir,Valve à cartouche SUN personnalisable |
||
Description de la soupape de la cartouche
Les vannes de cartouche hydraulique contrôlent la direction, le débit et la pression de l'huile dans le système hydraulique d'une machine.Leur taille compacte et leur souplesse les rendent un excellent choix pour les applications de contrôle de mouvement sur les équipements mobilesLes vannes de cartouche sont vissées ou attachées à un bloc de collecteur hydraulique pour créer une unité de commande principale ou un circuit intégré hydraulique.Les circuits de commande hydraulique utilisant des vannes de cartouche peuvent être modifiés pour gérer plus de fonctions,des débits ou des pressions plus élevés ou plus faibles en modifiant simplement la taille ou la conception des cartouches dans le collecteurLa commande électronique automatisée peut être facilement ajoutée aux soupapes solénoïdes ou aux cartouches proportionnelles en fixant un conducteur de vanne ou en branchant une unité de commande électronique à la bobine.
Avantage de la vanne à cartouche
Avec près de 30 ans d'expérience dans des applications réussies, la vanne à cartouche occupe une position unique dans l'industrie de l'énergie par fluide. Sa petite taille, sa vitesse de commutation rapide et sa conception économique, en font une partie intégrante de nombreux systèmes de commande de mouvement et d'alimentation par fluide.
Les soupapes de contre-équilibrage à ventilation atmosphérique avec assistance du pilote sont destinées à contrôler une charge dépassant la normale.La soupape de freinage permet un débit libre de la soupape directionnelle (porte 2) à la charge (porte 1) tandis qu'une, les commandes de la soupape de soulagement assistées par le pilote passent du port 1 au port 2. L'assistance du pilote au port 3 abaisse le réglage effectif de la soupape de soulagement à un taux déterminé par le rapport pilote.La contre-pression au port 2 n'affecte pas le réglage de la vanne, car la chambre de ressort est orientée vers l'atmosphère.
Installation de la cartouche
Les vannes de cartouche solaire sont fabriquées en acier au carbone avec toutes les pièces externes zincées pour les protéger contre la corrosion.Les pièces de travail internes critiques (les vannes à bobine coulissante ont souvent un espace libre entre les pièces fixes et les pièces de travail de 5 microns ou moins) sont traitées thermiquement et broyées ou laminées de précision.Les cartouches solaires sont disponibles en cinq tailles différentes dont la capacité double d'une taille à l'autre.Ces cartouches ne peuvent être utilisées que dans une cavité solaire correspondant à la configuration externe de la cartouche.. Lors de l'installation des cartouches dans leurs cavités, elles doivent être tournées à la valeur recommandée.Les joints Buna-N ont une plage de fonctionnement de -50° F à 200° FLes joints Viton ont une plage de fonctionnement de 0° F à 250° F.
| Cavité | T-19A |
| Série | 4 |
| Capacité | 120 gpm |
| Ratio pilote | 5:01 |
| Pression de charge maximale recommandée au réglage maximal | 4615 psi |
| Réglage maximal | 6 000 psi |
| Réglage - Nombre de virages CCW de Min. à Max. | 5 |
| Faillite maximale de la vanne lors du recouvrement | 5 gouttes par minute. |
| Vérifiez la pression de fissuration | 20 psi |
Questions fréquentes
Q1: Je me demande si vous acceptez les petites commandes?
A1: Ne vous inquiétez pas. N'hésitez pas à nous contacter.pour obtenir plus de commandes et donner à nos clients plus de convener, nous acceptons la petite commande.
Q2: Pouvez-vous envoyer des produits dans mon pays?
R2: Bien sûr, si vous n'avez pas votre propre expéditeur, nous pouvons vous aider.
Q3: Quelles sont vos conditions de paiement?
R3: Par T/T, LC A VUE, paiement intégral à 100%.
Q4: Combien de temps est votre délai de production?
A4: Cela dépend du produit et de la quantité de commande. Normalement, il nous faut 15 jours pour une commande avec la quantité MOQ.
Q5: Quand puis-je obtenir le devis?
A5: Nous vous citons habituellement dans les 24 heures après avoir reçu votre demande. Si vous êtes très urgent d'obtenir le devis, veuillez nous appeler ou nous dire dans votre courrier, afin que nous puissions considérer votre demande comme prioritaire.
