| Lieu d'origine: | Amérique |
|---|---|
| Nom de marque: | MOOG |
| Certification: | cc |
| Numéro de modèle: | G761-3008B |
| Quantité de commande min: | 1pc |
| Prix: | RMB1000-50000/pc |
| Détails d'emballage: | Emballages de boîtes en bois |
| Délai de livraison: | 5 à 8 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 50 par semaine |
| Flux nominale: | Pour les appareils de type à commande numérique: | Application du projet: | Machinerie industrielle |
|---|---|---|---|
| La pression du travail: | 21MPa | Modèle: | Le numéro d'immatriculation |
| Nombre de Polonais: | 2 | Réponse à la fréquence: | jusqu'à 200 Hz |
| Mettre en évidence: | Le débit d'air doit être supérieur ou égal à:,Servo-valve à réponse dynamique rapide,Servo-valve à haute précision de commande |
||
Définition:

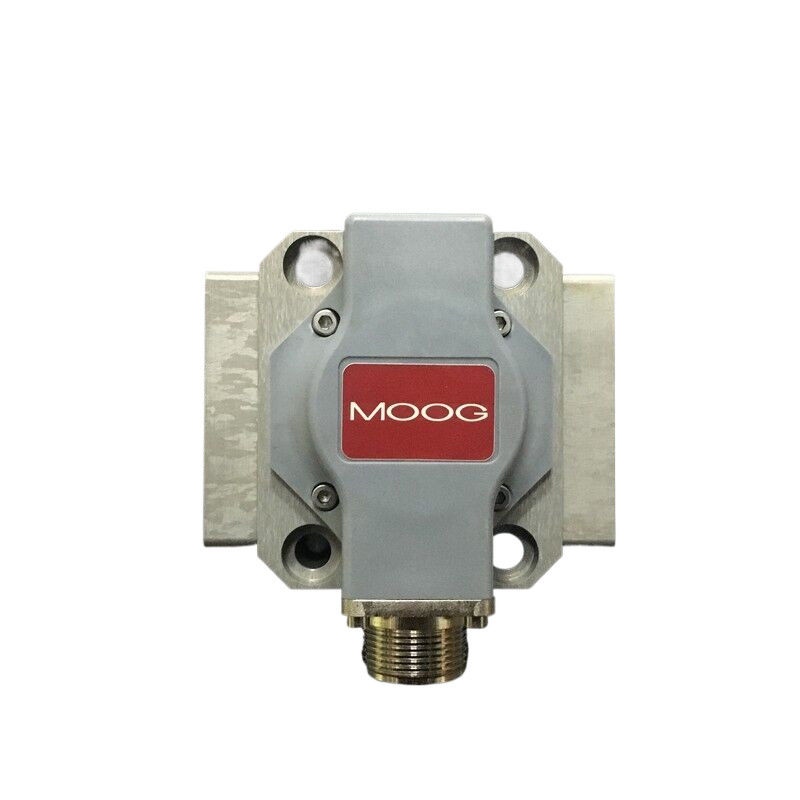

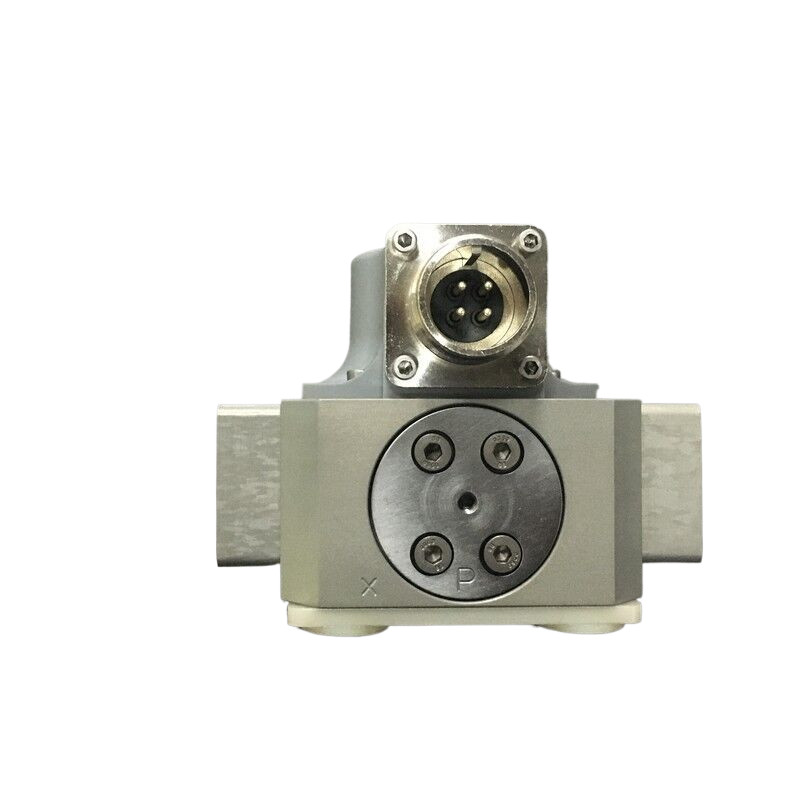

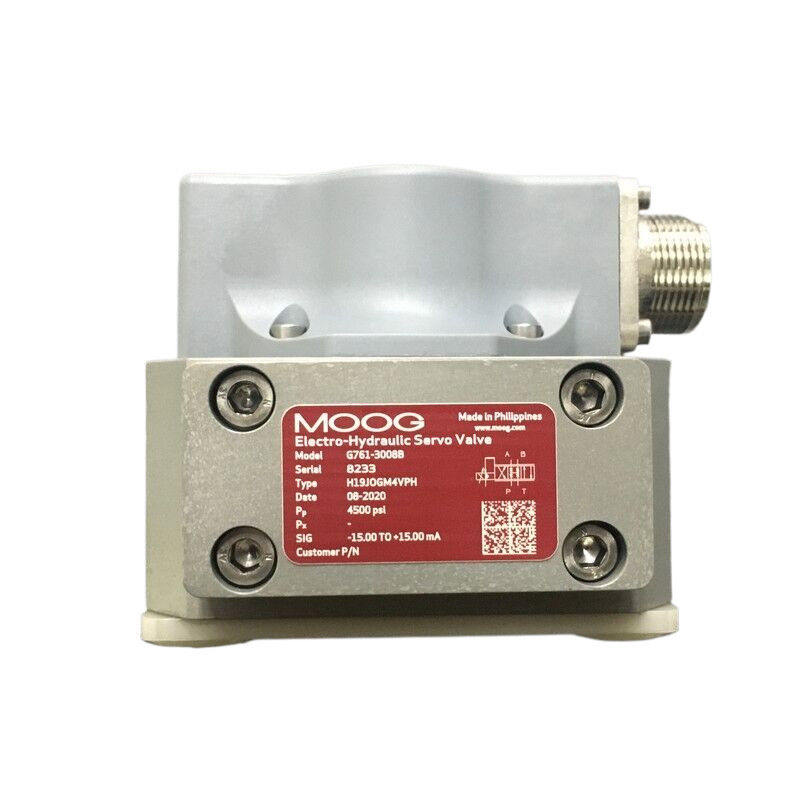

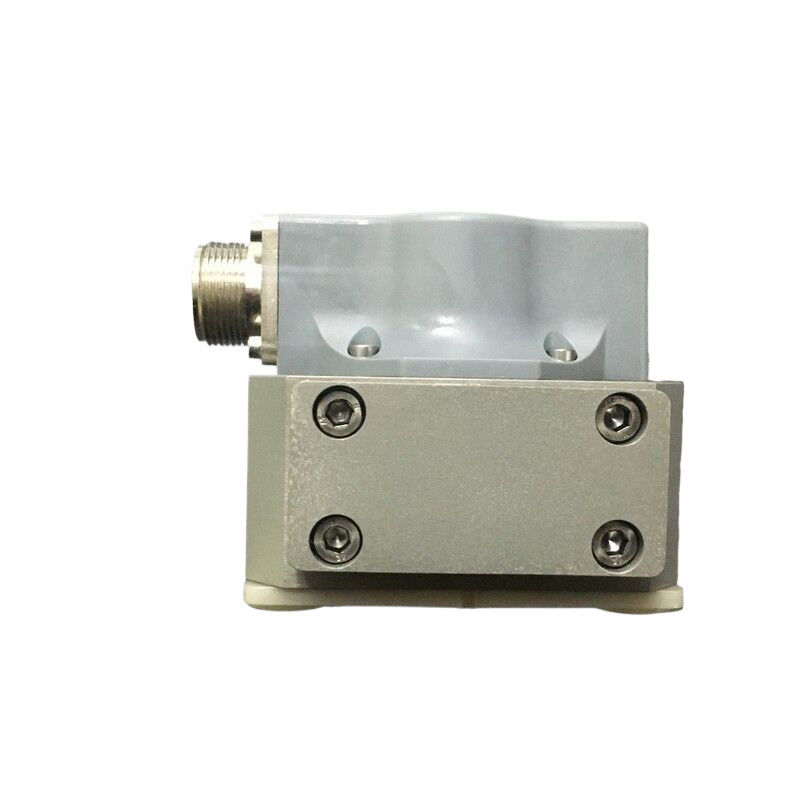

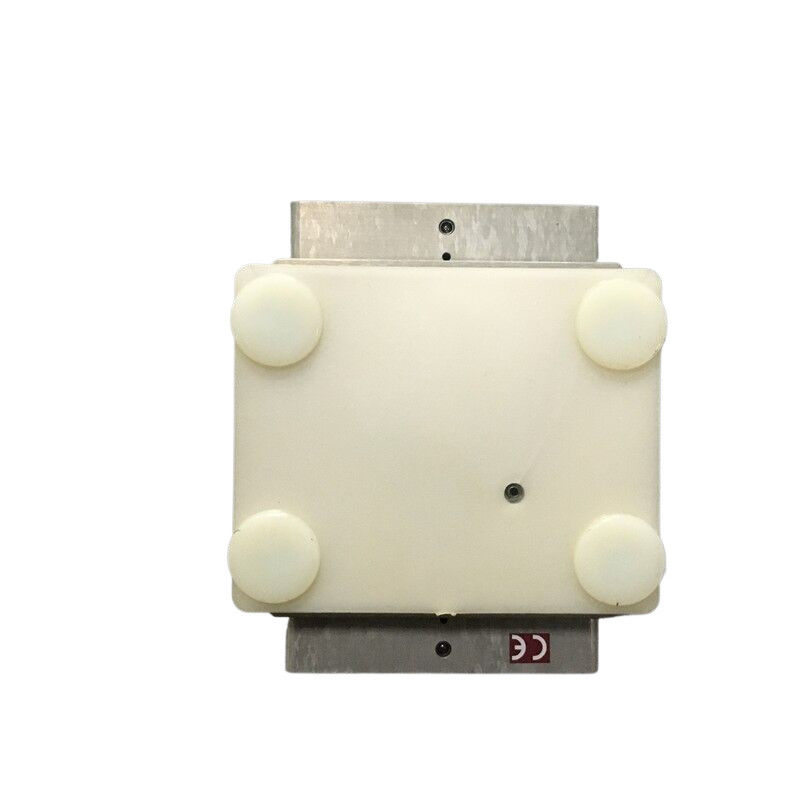

La soupape servo Moog G761-3008B est une soupape servo électro-hydraulique à haute performance à deux étages fabriquée par Moog et fait partie de la série G761 de soupape servo de contrôle de débit.Cette série de vannes servo présente une conception de moteur à couple à double bobine, avec un moteur à couple à déflecteur à buse symétrique dans le stade pilote et un stade de sortie contenant une bobine coulissante à quatre côtés de précision,dont la position de la bobine est automatiquement renvoyée au moteur de couple via un levier de rétroaction en carbureCette conception garantit une grande précision, fiabilité et longue durée de vie.
Domaines d'application:
La soupape servo G761-3008B est largement utilisée dans les systèmes de contrôle servo électrohydraulique de position, de vitesse, de pression ou de force nécessitant une réponse dynamique élevée.
Fabrication industrielle: travail des métaux, moulage de plastique, etc.
Aérospatiale: conforme aux normes de conception de vannes SAE-ARP-490 pour les systèmes d'alimentation par fluide des avions.
Production d'énergie: comme les équipements des centrales électriques.
Équipement de simulation et d'essai: tels que les simulateurs de vol.
Les soupapes de contrôle de débit de la série G761/761 sont des soupapes d'accélérateur pour des applications à trois voies et de préférence à quatre voies.Conception en deux étapes couvrant la plage des débits nominaux de 4 à 63 l/min (1 à 16Le stade de sortie est un centre fermé, une bobine coulissante à quatre voies.entraîné par une double ouverture d'airLa conception de la vanne est simple et robuste pour un fonctionnement fiable et de longue durée.La conception est simple et robuste pour fiableLe stade de sortie est un centre fermé, bobine coulissante à 4 voies. Le stade pilote est composé d'un moteur à couple sec symétrique à double buse.La position de la bobine de 2e étape est contrôlée par un fil de rétroaction à pointe de carbureLa boule de carbure à l'extrémité du fil de rétroaction est une exigence de conception obligatoire qui garantit une grande précision, un fonctionnement fiable et une longue durée de vie.Toutes nos vannes servo sont connues pour leur haute précision et leur fonctionnement fiable, même dans les applications industrielles les plus difficilesCes soupapes sont adaptées aux systèmes électrohydrauliques de régulation de position, de vitesse, de pression ou de force nécessitant une réponse dynamique élevée.
| Flux nominale | 0.5 à 75 l/min (0,125 à 20 gpm) |
| Matériaux de soupape | 4, 10, 19, 38, 63 l/min (1.1, 2.5, 5, 10, 16,5 gpm) |
| Matériaux de soupape | Corps en aluminium: 315 bar (4,500 psi) Corps en acier: 350 bar (5.000 psi) |
| Taille (modèle de montage) | Taille 04 (ISO 10372-04-04-0-92) |
| Le poids | 10,0 à 1,7 kg (2,2 à 3,8 lb) |
Caractéristiques:
