Définition:

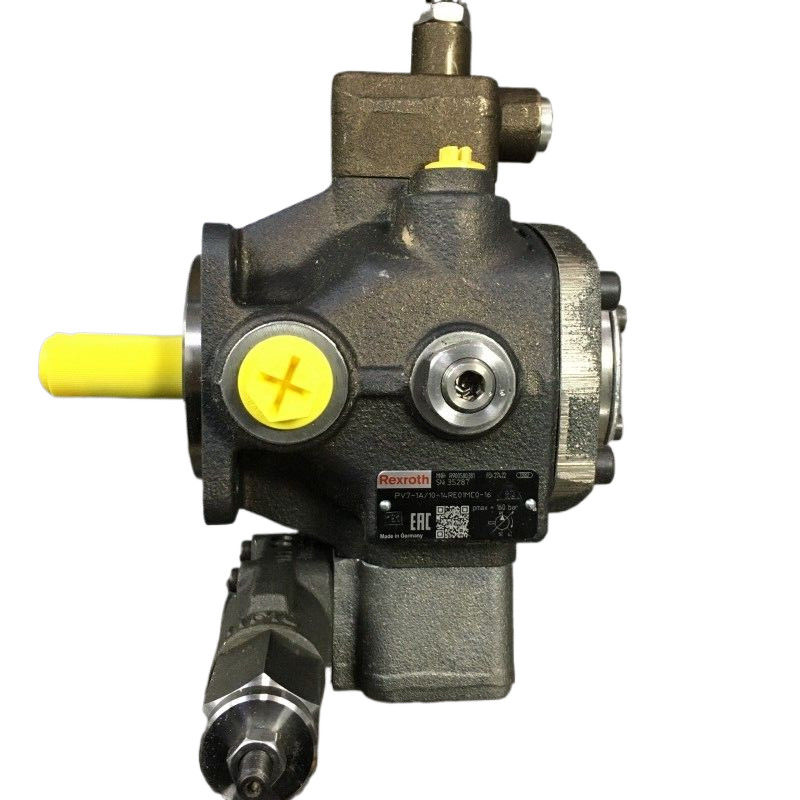

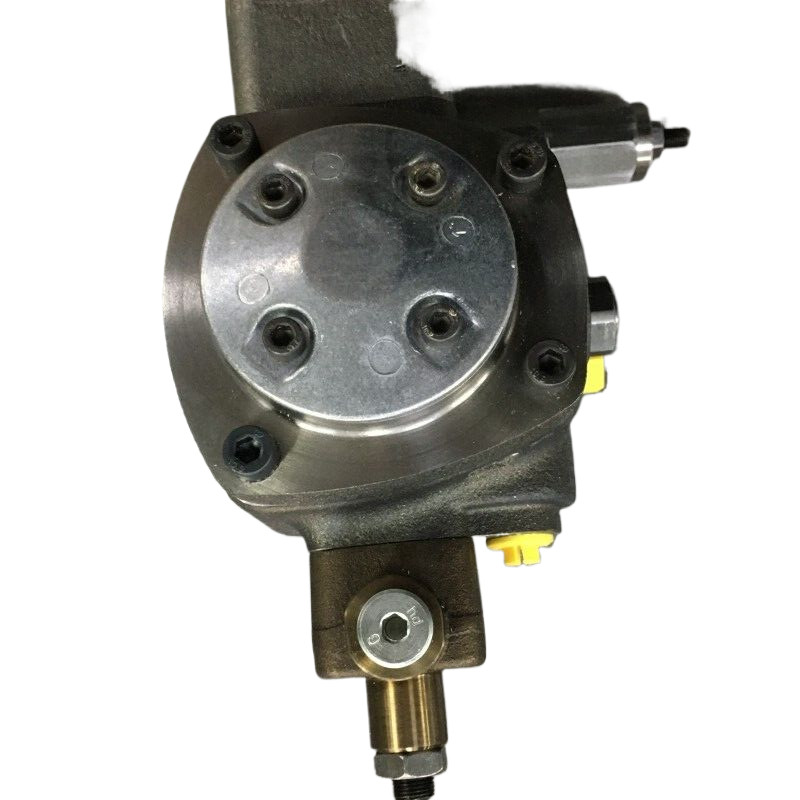

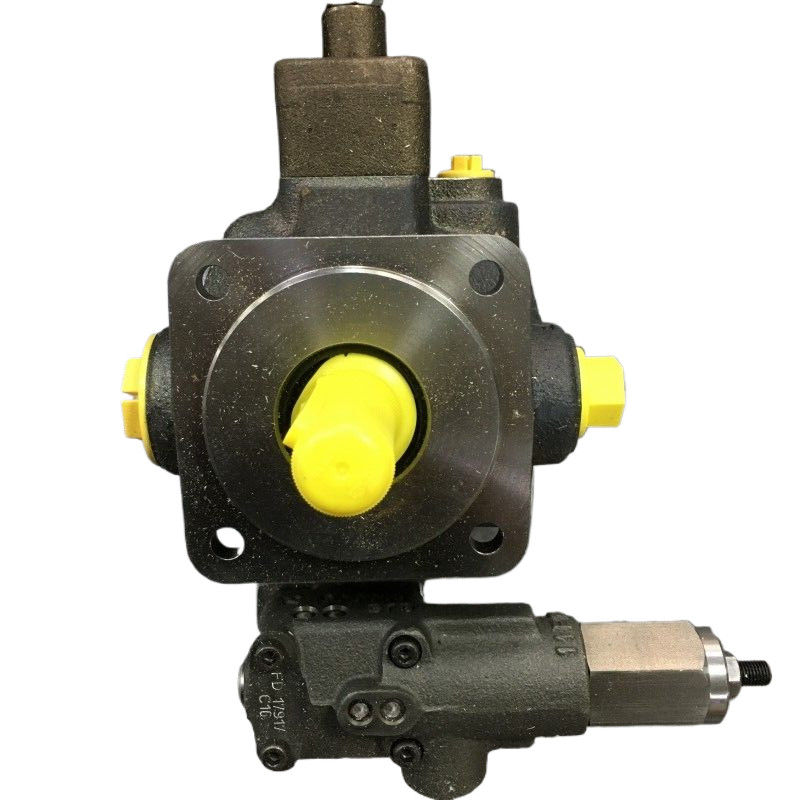

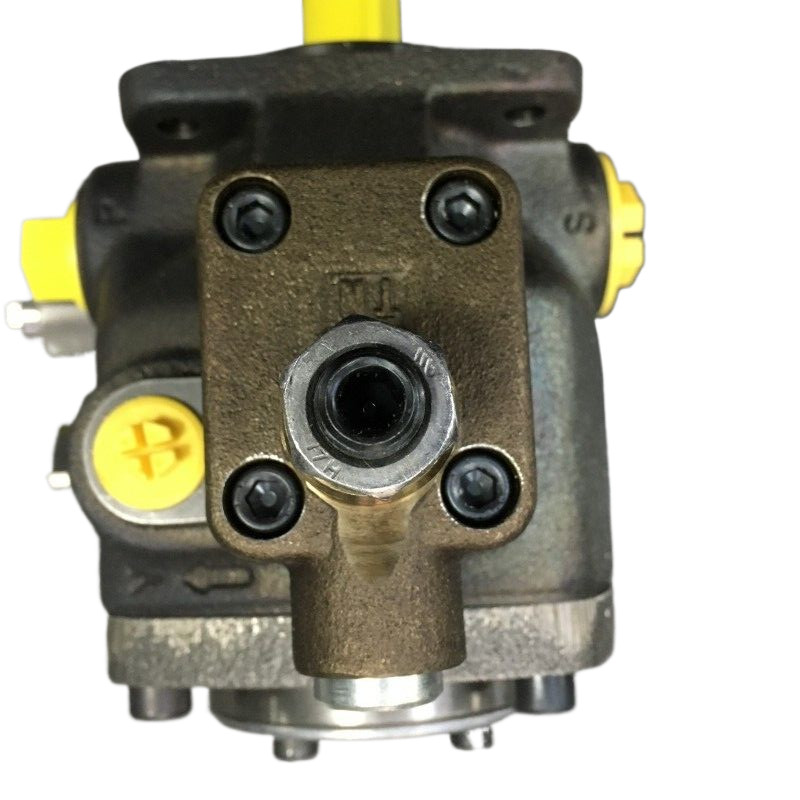

La pompe à palettes Rexroth PV7-1X10-14RE01MC0-16 est une pompe à palettes variable fabriquée par Bosch Rexroth.Il appartient à la série PV7 et a une conception de déplacement réglable pour les systèmes hydrauliques à pression moyenneLes principaux composants de cette pompe comprennent le boîtier, le rotor, la pale, l'anneau du stator, le régulateur de pression et la vis de réglage.Il a un déplacement maximal de 14 cm3 et une pression de travail maximale de 160 bar.
Domaines d'application:
La pompe à palettes PV7-1X10-14RE01MC0-16 est largement utilisée dans les systèmes hydrauliques industriels et excelle particulièrement dans les circuits ouverts.équipement de manutention de matériaux et autres applications où un contrôle hydraulique précis est requisEn outre, en raison de ses caractéristiques de faible bruit et de faible pulsation, la pompe convient également aux environnements industriels où le bruit ambiant est une exigence.
Les avantages:
Haute fiabilité: les pompes sont extrêmement fiables dans les applications industrielles et peuvent fonctionner de manière stable pendant de longues périodes.
Faible bruit et pulsation: un faible niveau de bruit pendant le fonctionnement et une faible pulsation hydraulique contribuent à réduire les vibrations du système et la pollution sonore.
Contrôle précis: Grâce à une faible hystérésis et à une grande répétabilité, les pompes à pales de la série PV7 permettent un contrôle précis du débit et de la pression.
Combinaison flexible: peut être combinée de manière flexible avec d'autres pompes Rexroth pour une intégration et une expansion faciles du système.
Adaptable: Convient pour une large gamme de fluides hydrauliques (par exemple HLP, HLPD, HVLP, etc.) et capable de fonctionner sur une large plage de températures (-10°C à 70°C).
Fonction, section
Les pompes hydrauliques de type PV7 sont des pompes à palettes à déplacement variable.
Ils se composent essentiellement du boîtier, du rotor, des pales, de l'anneau du stator, du régulateur de pression et de la vis de réglage du débit.
L'anneau de stator annulaire est fixé par le petit piston flottant et le grand piston flottant.
L'anneau est fixé à un troisième emplacement par la vis de réglage de hauteur.
Le rotor entraîné tourne à l'intérieur de l'anneau du stator.
Les pales sont guidées dans le rotor et sont pressées contre la surface de marche interne de l'anneau du stator par une force centrifuge.
Adaptation
Au fur et à mesure que la pression s'accumule dans le système, la partie arrière du petit piston flottant est toujours pressurisée à travers un canal.
Dans la position de débit, l'arrière du gros piston est également pressurisé à travers un trou dans la bobine du régulateur.maintient l'anneau de stator dans sa position excentrique.
La pompe déplace le fluide à une pression inférieure à la pression de course zéro définie sur le régulateur de pression.
La bobine régulatrice est maintenue dans une certaine position par le ressort.
Procédure d'aspiration et de déplacement
Les chambres nécessaires au transport du fluide hydraulique sont formées par les pales, le rotor, l'anneau de stator et la plaque de commande.
Pour assurer le fonctionnement de la pompe lors de la mise en service, l'anneau de stator est maintenu dans sa position excentrique (position de déplacement) par le ressort derrière le grand piston flottant.
Le volume de la chambre augmente à mesure que le rotor tourne et que les chambres sont remplies de liquide hydraulique par le canal d'aspiration.les chambres sont séparées du côté aspirateur.
Au fur et à mesure que le rotor continue de tourner, la connexion au côté de pression est ouverte, et les chambres diminuent en taille et forcent le fluide hydraulique à entrer dans le système par le canal de pression.
| Marque |
Réxroth |
| Modèle |
Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: |
| Couleur |
couleur argentée |
| lieu d'origine |
L'Allemagne |
| Matériel |
Fer moulé |
| Source d'énergie |
électrique |
